项 目 方 案 书

 方案名称：XX公共卫生间除臭杀菌项目

文件编号:

版    本：Ver1.0

    拟  制

    审  核

    批  准

 文档修改记录

 深圳市檀玥科技有限公司研发生产：管道式除臭杀菌机,负压新风除臭机,异味控制杀菌机,卫生间除臭,公厕除臭,双向流新风除臭机,新风除臭净化一体机,壁挂式除臭机,商用异味控制系统,垃圾中转站除臭机,餐厨垃圾中转站除臭机,垃圾房除臭机。助力厕所革命。

目  录

1. 项目概况 3

1.1 项目基本情况 3

1.2 卫生间臭源分析 4

1.3 卫生间臭气成份分析 4

1.4 常见的卫生间臭气去除方法 5

1.4 本项目方案的除臭和杀菌方法 7

去除异味和杀菌过程 10

原理图 10

2. 空气净化目标 14

3. 项目范围 14

4. 设计依据及原则 15

4.1设计依据 15

4.2设计原则 15

5. 设计方案 15

5.1 除臭方案设计思路 15

5.2 整体除臭方案 15

6. 详细产品介绍 16

6.1  375风量卫生间壁挂式除臭杀菌机 16

6.2  管道式卫生间除臭杀菌机 19

1. 项目概况

1.1 项目基本情况

XXX公共卫生间数量有10 间，需要解决臭味异味问题。

公共卫生间有无臭味或臭味的大与小，是衡量公共卫生间设计、建设、管理好坏的标准。卫生间臭味大、小与设计、建设、管理关系很大。

1）公共卫生间的设计与建设，首先要考虑卫生间内的空间、采光和通风。其次要选用优良的卫生洁具。粪便和尿液在便器中停留时间，挥发出的硫化氢和氨气就少，臭味就小。

2）在达到公共卫生间建设现代化的同时，管理要科学化、服务质量要标准化。因此，在管理方面：

主管部门要经常进行检查考核，对主体建筑结构和内部的设备、设施做到随坏随修，保持美好的观瞻和使用效果。保洁员要勤打扫，做到随脏随保洁。

‚改革保洁的操作方法，要提倡用半湿半干的墩布清扫保洁，要用勤擦、勤扫、少量用水洗的方法清除尿碱。

ƒ科学使用除臭设备。坚决反对使用以香压臭的除臭剂，以香压臭的除臭剂并没有真正的除掉了臭味，只是使人们感觉不到臭味，它不仅对人体有害，而且污染环境。我们要提倡选用无臭氧的磁能高阶光水离子除臭杀菌技术，主要优点是：

a. 无臭氧，可人机共存

b. 主动式+被动式双重净化模式

c. 采用分解臭味的原理，彻底解决臭味对人体的伤害，无二次污染

d. 除臭杀菌双功效。

e. 无耗材，运营成本低。

1.2 卫生间臭源分析

卫生间的臭味主要是大便中挥发出的硫化氢、尿液中挥发出的氨气所形成的。硫化氢比空气重，它停留在1米以下的空间范围内，不易被空气排出，氨气比空气轻。为了解决这两种臭味气体问题。

1.2.1公测恶臭的来源。

由于公共场所许多人共同使用同一公共厕所，人流量大，公共厕所内的异味较大。尤其是夏季，由于通风不良，当清洗打扫不及时，便池内残留尿液腐败产生生物酶而发臭，公共厕所异味弥漫，使人望而却步。公共厕所的臭味主要来自尿类挥发物，有时夹杂着一定量的烟味，在洗手间不小心掉到地面没能够及时清扫及残留在地面变质的杂物产生的异味等。其主要成分是：各类生物酶、细菌、氨、硫化氢、烟味等。由于公共厕所通风不良，清洗不及时，使得臭味难以及时排除，造成厕具积垢，洗手间环境的龌浊。解决洗手间臭气一直是令人头痛的问题。

1.2.2易引发恶臭产生的公厕类型

⑴ 管理不善或冲洗不干净的卫生间、私厕等。

⑵ 位于各类车站、广场、繁华商场、加油站等，这里人员流动量大、进出频繁、使用率高。

⑶ 会展、展览中心、体育场馆、集会等处的公厕，短时间内人流剧增，使用频繁，清洁不及时，往往又脏又臭，让人掩鼻

1.2.3恶臭对人体的危害简述。

恶臭首先给人的感觉是不适、心情不愉快，继而对人的呼吸系统、循环系统、消化系统、精神状态等都会带来危害。人们闻到恶臭后，对呼吸系统会产生反射性的抑制、憋气，影响正常呼吸。随着呼吸变化，会出现血压和脉搏的变化，影响循环系统。经常接触恶臭，会使人感到烦躁不安，思想不集中，工作效率低，判断力和记忆力下降，影响大脑的思维活动。它还会导致头痛、头昏、恶心、呕吐、食欲不振等。有些恶臭气体同时又是有毒的。除了上述危害外，还有对人体呼吸器官、皮肤、粘膜、眼睛等的刺激或伤害。高浓度恶臭物质突然袭击时，会把人当场熏倒，甚至还会使人窒息而死，造成事故。

1.3 卫生间臭气成份分析

卫生间臭气的成份较为复杂，但恶臭的有害成份主要还是以氨（NH3）、硫化氢（H2S）、乙基硫醇、甲基胺、甲基硫醇、粪臭素、硫甲酚、二甲基胺、三甲基胺等等。从恶臭物质的气味浓度来看，氨的浓度最高，其次是硫化氢。而从恶臭气味的强度来看甲硫醇最大，其次也是硫化氢。

卫生间散发臭气中部分臭气化合物的种类和特点如下表1：

注：*表示有毒性； x表示无毒性或是低毒性。

从上表可以看到, 卫生间散发臭气中的恶臭物具有较高的挥发性、容易发生氧化还原反应以及容易被吸附等特点。

1.4 常见的卫生间臭气去除方法

公共厕所的除臭卫生问题很受困扰， 关于厕所臭气扰人的投诉日益增多；公共厕所的人流大、臭味及脏乱差现象比较严重，卫生管理的难度可不小！为消除恼人的臭味、异味，各种方法可谓轮番上阵，但见效甚微；总结起来，不外乎如下几种：

—— 喷洒空气清新剂：即由多种天然植物中提取的一些物质复配而成的香味液体，通过某种设备或人工方式将其以雾状形式定时喷淋来掩蔽恶臭。空气清新剂等芳香剂制剂产品由乙醇、甲醛、无水硫酸纳、香精等化学成份合成, 是用香味来掩盖、混淆人的嗅觉，不但不能消臭净化, 反而造成二次污染, 更可怕的是严重危害人体的健康！因为化学合成制剂，本身就是挥发性污染物，其化学成分，对皮肤、肺脏和大脑神经系统尤为严重，部分产品含有致癌物质、诱发白血病；长期使用芳香剂还会对孕妇胎儿造成影响等，专家学者也不断呼吁慎用芳香剂！

—— 香熏法：即在厕所内点燃檀香，依靠檀香燃烧散发出的浓烈香味与臭气掺和后掩蔽恶臭；檀香化学产品，毫无疑问对人体有害！

—— 加臭丸法：即在小便槽中放入樟脑丸，依靠樟脑中的对二氯苯和萘散发的浓郁气味来掩蔽恶臭。樟脑丸其主要成分是萘、对二氯苯及化学樟脑，是芳香型碳氢化合物；它即有强烈的挥发性，又有一定的毒性，其中：奈早就在上个世纪90年代就被国家环境保护组织禁止使用，而对二氯苯也被世界卫生组织定为强烈致癌物质，大量的实验表明：“樟脑丸”对人体健康具有极大的危害性！使幼儿宜患溶血性黄绠病，妊妇期宜呕吐贫血，胎儿宜缺陷，抵抗力差的成年人造成皮肤干燥、脱发，甚至出现过敏性湿疹，长久使用10年以上可发生致命的颗粒性白细胞消失症，至慢性致癌，女性较男性更敏感！

—— 抽气排味法：即在厕所内安装排风扇，以加大换风量来降低臭味，但效果差。

—— 安置定量喷香机：喷出的香气是化学制剂，不仅没有消臭效果，反而造成二次环境污染，危害人体健康。

—— 使用漂白水、氯水等消毒用品进行除臭。  氯水、漂白水等消毒产品本身就有臭味，没有消臭效果，反而有二次污染；其强烈的刺激性难闻气味，吸入过量会令人感到不适；氯水、漂白水是化学成分，有腐蚀性，对生物、生态环境均有害、有副作用。

—— 采用UV光解或高能离子管光解。单纯的被动净化方式，除臭效果有限，需要依靠自身产生的臭氧来除臭。所以不能人机共存。

可见，以上7种方法既不环保，也无法有效解决问题，甚至危害人体健康！

1.4 本项目方案的除臭和杀菌方法

本项目除臭杀菌方案将采取多种目前最先进的技术综合进行处理：

1.4.1 超高阶光水离子净化技术

超高阶光水离子净化技术是在光水离子化技术的基础上，加入“超高阶加速催化技术”二次开发的新型环境净化技术。采用宽光谱紫外线驱动技术和泡沫陶瓷离子盾催化技术，在多种贵金属催化剂的作用下产生链式反应，产生包括过氧化氢、羟基离子、超氧离子和生态化负离子在内的净化因子。通过分子扩散及空气流通，净化因子与室内空气中的污染物主动进行氧化还原反应，继而净化各类污染物，并最终生成二氧化碳和水。

1.4.2 纳米除臭杀菌净化技术

纳米光管产生的离子簇把空气中的粒子变成氧化体，在离开净化器后继续攻击遇到的有害物质。整体的光离子簇是十分活跃的，在同一污染环境下，它破坏有机物体组织的速度比紫外光快180倍，比臭氧快2000倍。

去除异味和杀菌过程

1）对挥发性氨气、甲醛、甲苯、VOC等气体的净化作用

空气中的O2分子和H2O分子经过特殊波长的纳米光管照射，分解成具有高氧化性光等离子的电浆气流，这些带 有大量电子键的光等离子电浆气流具有破坏有机分子的能力，能够迅速中和空气中的挥发性氨气、甲醛、甲苯、VOC等气 体分子，使之分解成为水和二氧化碳，该技术本身不会产生任何其他有害物质。由于中和甲醛分子而形成的水分子可以继续经过纳米光管再次作用，通过这样的链式反应将污染物彻底分解，因此该技术的速度比普通光触媒技术更具主动性，效果也更强大。

2).对微生物的消杀过程

a.光等离子光能将空气中的纯氧（O2）以及水（H2O）中的氧元素分开，产生O+、O-，极化的纯氧（O2）、臭氧（O3）形成一个氧簇群的电浆（PLASMA）；

b.电浆是最有效和安全的杀菌方式，比臭氧和氯的杀菌能力高100至2000倍。净化器中释放的电浆能有效杀灭空气中的微生物；

c.电浆中的自由基亦能与电脑、电视启动时产生的电子游离基中和，减少游离基对人体皮肤的伤害。

3)、对悬浮粒子的净化过程

a、光等离子能在制造电浆时将电子、分子及原子拆散、充电、极化，各带正极或负极的电浆被输出后，这些极化的电子、分子及原子等将与空气中的微粒子相互吸引，再次充电；

b、电浆与空气中的微粒子结合后，因其重量增加，坠于地面或依附于其他物体表面，达到净化空气的效果；

c、电浆对小至0.001微米的微粒亦能产生充电作用，并将其从空气中移走。

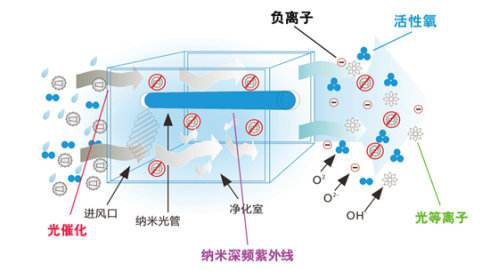

原理图

1.4.3植物活性凝胶异味抑制净化技术

众所周知，用生姜或柠檬可以去除鱼腥味，把菠萝切成片可以除去家装异味，橘子皮放进冰箱可以除去冰箱异味，还有许多植物花卉放在室内可有助于调节室内空气。檀玥异味抑制植物活性凝胶正是利用上述原理，选用并提取的大自然所给予的天然植物，经过科学复合，配制而成。使用时将檀玥异味抑制植物活性凝胶放置在机器内，通过机器出风口将植物活性因子释放到室内空气中，快速吸附空气中的异味分子，并与其发生聚合、分解、取代、置换和加成等化学反应，促使异味分子改变原有分子结构，分解异味。

檀玥科技的异味抑制植物活性凝胶原液采用美国原装进口植物提取液，是目前最有效进行异味控制和治理的手段之一。

1）植物活性凝胶工作原理

檀玥异味抑制植物活性凝胶能够将臭气降解成对人体、动物、植物无害的物质。其技术方法和原理可简单描述为：经过SPI超级等离子发生器，将天然植物凝胶挥发出的植物活性因子以正负离子的方式释放到空间中，离子具有很大的比表面积，可以高效的吸收空气中的异味分子。被吸附的异味分子的立体构型发生改变，削弱了异味分子中的化合键，使得异味分子的不稳定性增加，容易与植物活性因子进行化学反应，最后生成无味、无毒的有机盐。如硫化氢在植物活性因子的作用下反应生成硫酸根离子和水；氨在植物活性因子的作用下，生成氮气和水。

檀玥异味抑制植物活性凝胶中所含的活性因子是来自于植物的提取液，它们大多含有多个共轭双键体系，具有较强的提供电子对的能力，这样又增加了异味分子的反应活性。

吸附在植物活性因子的表面的异味分子与空气中的氧气接触，此时的异味分子因上述两种原因使得它的反应活性增大，改变了与氧气反应的机理，从而可以在常温下与氧气发生反应。

2）植物活性凝胶异味抑制净化技术安全性

植物活性凝胶挥发出的植物活性因子与空气中的各种异味分子迅速分解，且分解后的产物都是无害的物质，如水、氧、氮等等。植物活性因子的特点在于是迅速分解空气中的异味分子，而不是掩盖臭味。该植物提取液是绿色环保产品，它的安全性，环保性和有效性已通过加拿大、美国、瑞士及中国等相关国家权威机构的检测，并获得认可。
    3）反应原理

吸附

-COOH + ▓ -Odor + H2O
AirSolution 异味分子 液滴 水

化学反应

-COOH + ▓ -OH ☺-COO-odor + H2O
AirSolution 发酵异味 酯类（带香味） 水

物理化学键的形成

-COOH + ▓-NH2 ☺-COONH2 + H2O
AirSolution 胺 非挥发性气体 水
形成.Zwaardemakers配对，降低或消除异味浓度

1.4.4纳米离子盾催化净化技术

1）概念

纳米离子盾是继光触媒除臭空气净化材料之后的又一种新型空气净化材料，能在常温条件下起催化反应，在常温常压下使多种有害有味气体分解成无害无味物质，由单纯的物理吸附转变为化学吸附，边吸附边分解，祛除氨气、硫化氢、甲醛、苯、二甲苯、甲苯、TVOV等有害气体，生成水和二氧化碳。纳米离子盾本身无毒、无腐蚀性、不燃烧，反应生成物为水和二氧化碳，不产生二次污染，大大延长了吸附材料的使用寿命。

2）工作原理

纳米离子盾的原理是催化氧化，纳米离子触媒成分在该过程中起介质作用，其成分不会变化，可以无需任何处理而长期使用。催化分解反应不需要紫外线、高温、高压。

纳米离子触媒是一种高科技催化剂，它不仅能催化甲醛与空气中的氧气发生反应，还能催化氨气、甲苯、二甲苯、硫化氢以及TVOC中多种有害气体等与氧气产生反应，生成水和二氧化碳。

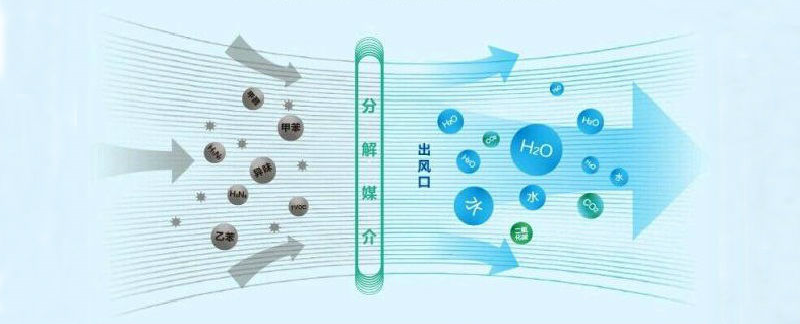

3）原理图

2. 空气净化目标

公厕臭味分为一级（轻微）、二级（适中）、三级（最臭）三级。针对公厕气味的测量，主要分为人工测量和仪器测量。

使用大气采样器，对厕所内的氨、硫化氢气体进行采集样品，按照两项专业指标，采用比色法测定，按照国家标准恒定气体是否超标。

而人工测量则需要嗅味员现场嗅辨，比如5个嗅味员同时对一间厕所进行嗅辨，其中3人认为臭味超标，超过三级，那么这间公厕气味不合格。该标准适用于公园、旅游区、机场车站、医院和商场超市等人员集散场所的所有公厕。为什么辨别臭味不用仪器设备，而要用人类的鼻子呢？目前，用仪器设备只能测到硫化氢、甲硫醇、甲硫醚、氨等8种典型的恶臭污染物，而人们闻到的恶臭经常是多种气味混合在一起的，到底这个气味是否属于国家规定的恶臭范畴，就得靠人的鼻子来判定。

3. 项目范围

根据公共卫生间的实际情况，量身定做，设计适合的净化设备，承担设备的设计、制造、安装、调试和培训工作。

4. 设计依据及原则

4.1设计依据

本项目方案将依以下国家标准进行设计：

n 《室内空气质量标准》GB/T 18883-2002

n 《工业企业设计卫生标准》GBZ1-2002

n 《大气污染物综合排放标准》GB16927-1996

n 《工业企业厂界噪声标准》GB12348-2008

n 《恶臭污染物排放标准》GB14554-93

n 《国家职业卫生标准》GZ2.1-2007

4.2设计原则

n 选择工艺流程简单、技术先进成熟、系统稳定可靠、运行费用低的产品。

n 设备基本不占地方，不影响原有设施布局，业主方不需要增加新的基础设施。

n 充分考虑方案的经济性，节省投资和运行费用。

n 采用标准化、模块化设计，方便安装使用和后续维护

5. 设计方案

5.1 除臭方案设计思路

针对XXX公厕的实际情况，除臭方案考虑以下几个方面：

a. 在公厕墙壁上安装壁挂式除臭杀菌机，特别是小便池上方。

b. 针对新建公厕和有改造条件的公厕，建议安装管道式卫生间除臭杀菌机，进风口安装在便池上方。

c. 改造排风，安装有一定风压的管道式风机。内置管道式卫生间除臭杀菌机把臭味祛除后，再排到室外。

5.2 整体除臭方案

根据以上设计思路，我司为该项目量身定做以下治理方案：

5.2.1 卫生间墙壁

在公厕的墙上安装375风量壁挂式除臭杀菌机，安装数量根据公厕的面积和公厕臭味程度而定，一般按一台机处理30平方米来设计。安装的位置选择在臭味散发比较高的地方，如小便池上方。安装高度在1.8-2米左右效果最好。

壁挂式卫生间除臭杀菌机，主要是针对已经建好在使用的公厕。安装简便，不影响公厕的日常使用。

特点：

★ 四效净化:除臭、杀菌、除醛、除尘四重高效净化（针对氨、硫化氢、甲硫醇、甲醛等有害气体有奇效）

★ 净化技术 : 超高阶光水离子净化技术、纳米除臭杀菌净化技术、纳米离子盾催化净化技术、活性凝胶异味抑制净化技术、高效过滤净化技术

★ 大风量、低噪音，低功耗，作用面积大，360°无死角除味

★ 运行及维护方便

5.2.2 新建公厕和有改造条件的公厕

针对新建公厕和有改造条件的公厕，建议安装管道式卫生间除臭杀菌机，进风口安装在便池上方，。500风量的管道式卫生间新风净化除臭杀菌机可以使用在50平米内的公厕。同时安装375风量的壁挂式除臭杀菌机配合使用，达到最佳的效果。

6. 详细产品介绍

6.1  375风量卫生间壁挂式除臭杀菌机

6.1.1作用

    四效净化:除臭、杀菌、除醛、除尘四重高效净化（针对氨、硫化氢、甲硫醇、甲醛等有害气体有奇效）

6.1.2组成

    主要组成部分有: 超高阶光水离子净化模块、异味抑制活性凝胶、HEPA+纳米离子盾复合网、纳米除臭杀菌净化模块、初效网、风机等。

6.1.3. 外观

6.2  管道式卫生间除臭杀菌机

6.2.1作用

四效净化:除臭、杀菌、除醛、除尘四重高效净化（针对氨、硫化氢、甲硫醇、甲醛等有害气体有奇效）

6.2.2组成

主要组成部分有: 超高阶光水离子净化模块、风机等。

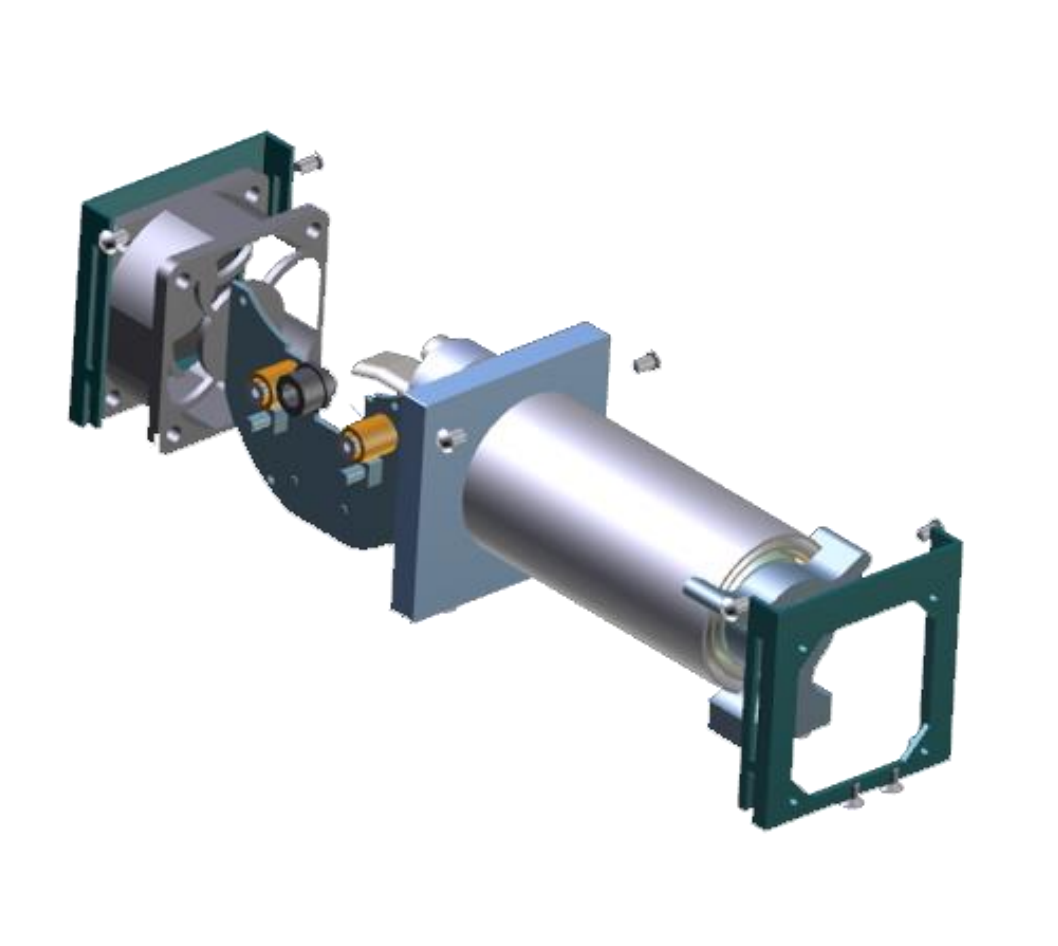

其内部结构如下图所示：

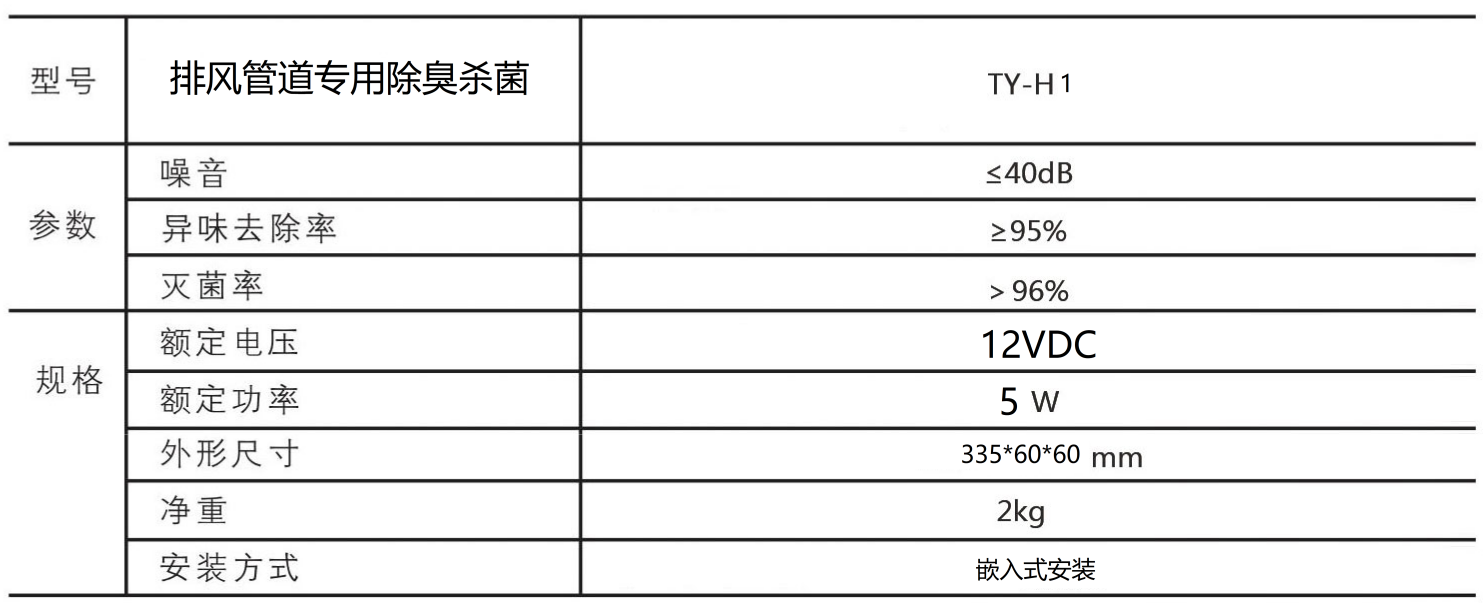

6.2.3. 参数

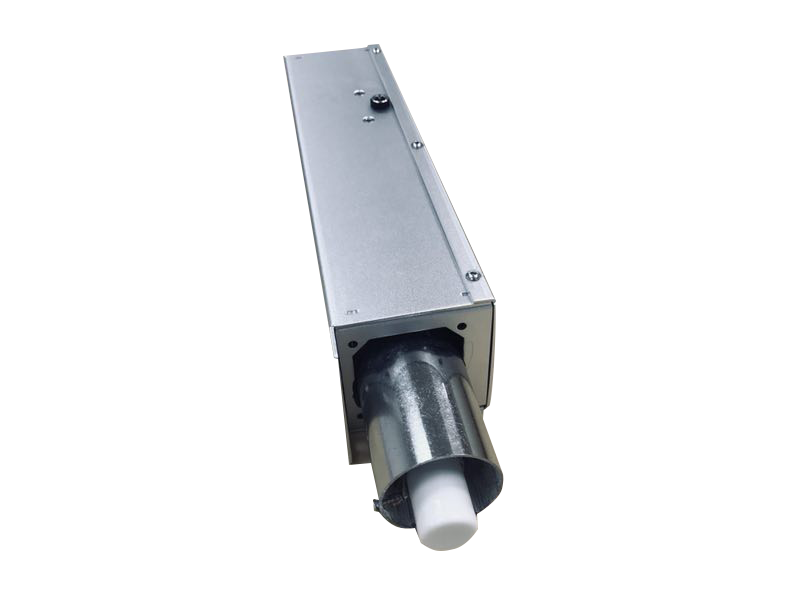

6.1.4. 外观

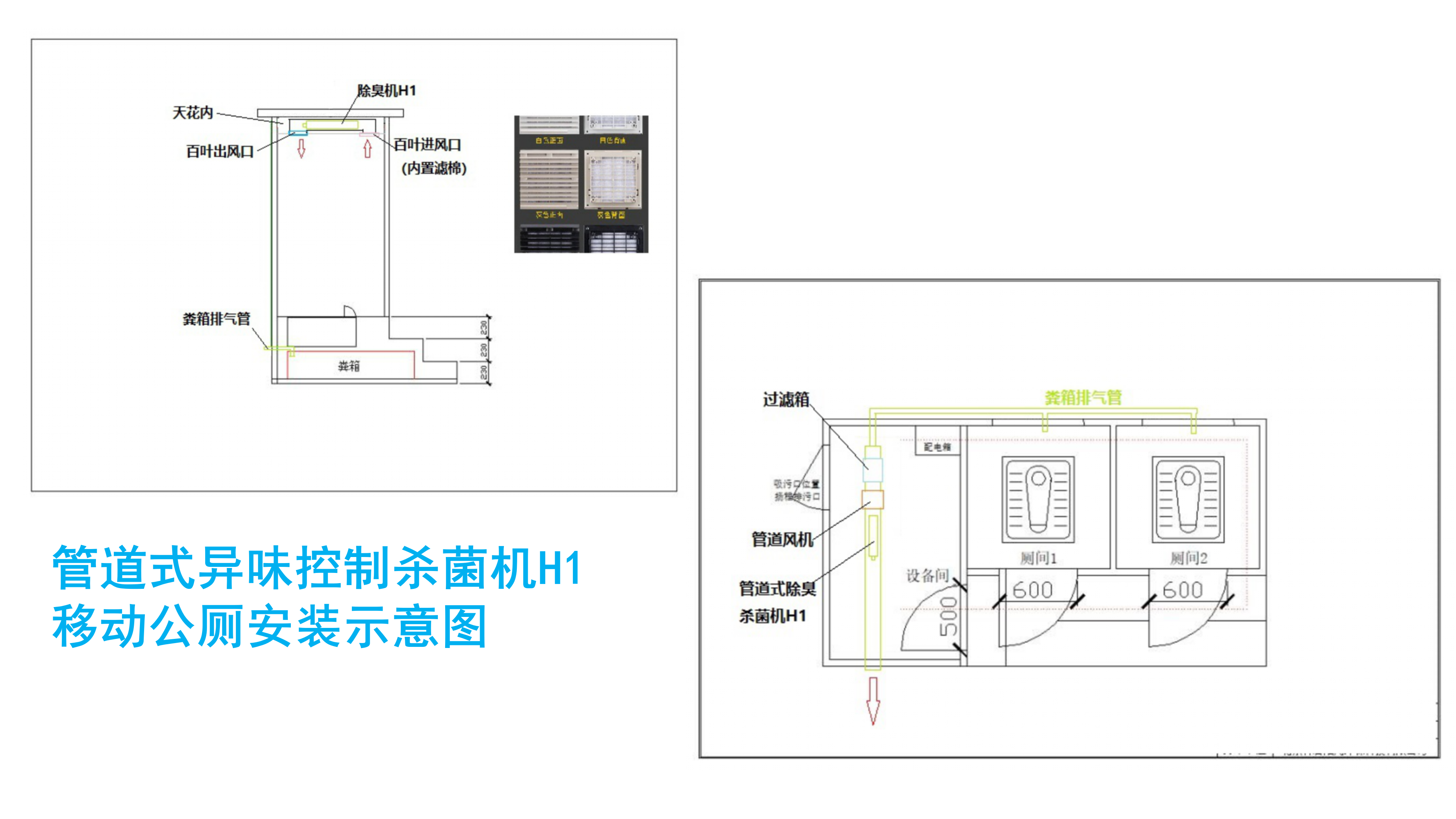

6.1.5. 安装示意图
